安科瑞故障電弧在線監控裝置AAFD-DU集中顯示單元10KW下電氣線路

1. 概述

故障電弧集中顯示單元對接入線路中的故障電弧傳感器進行統一檢測。故障電弧傳感器可以對故障 電?。òü收喜⒙撾娀?、故障串聯電?。┻M行有效的檢測，當檢測到線路中存在引起火災的故障電弧時， 顯示單元可以進行現場的聲光報警，并將報警信息傳輸給電氣火災監控設備。集中顯示單元可同時通過對 配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。 故障電弧集中顯示單元適用于工業與民用建筑中 10KW 及其以下的電氣線路，其保護線路長度不宜大 于 100 米。產品遵循國標 GB 14287.4-2014，可適用于養老院、學校、商業建筑、賓館、工廠、庫房、圖 書館、辦公室、家庭住宅、以及娛樂場所等。

2 產品功能

l 支持 1路剩余電流,外接漏電互感器

l 支持 4路溫度,外接溫度傳感器

l 支持 32路故障電弧,外接故障電弧傳感器

l 支持 2DI，2DO

l 聲光報警，LCD點陣液晶顯示

l 導軌式安裝，4模

l 485通訊，可連接電氣火災主機

l 1路二總線，連接故障電弧探傳感器

l 可選配4G上傳功能

3 技術參數

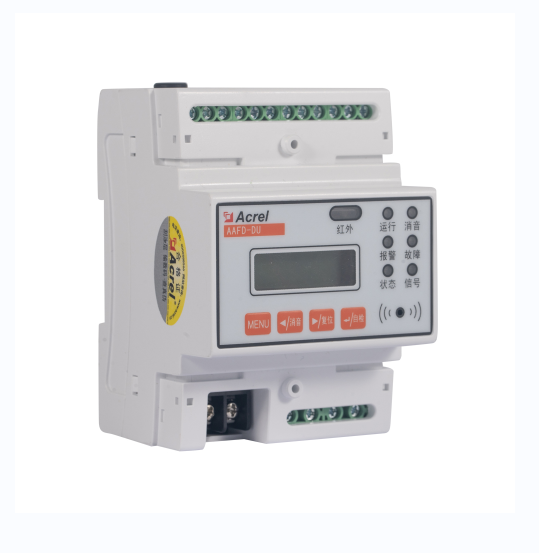

4 產品展示

5 配件介紹

6 接線圖
